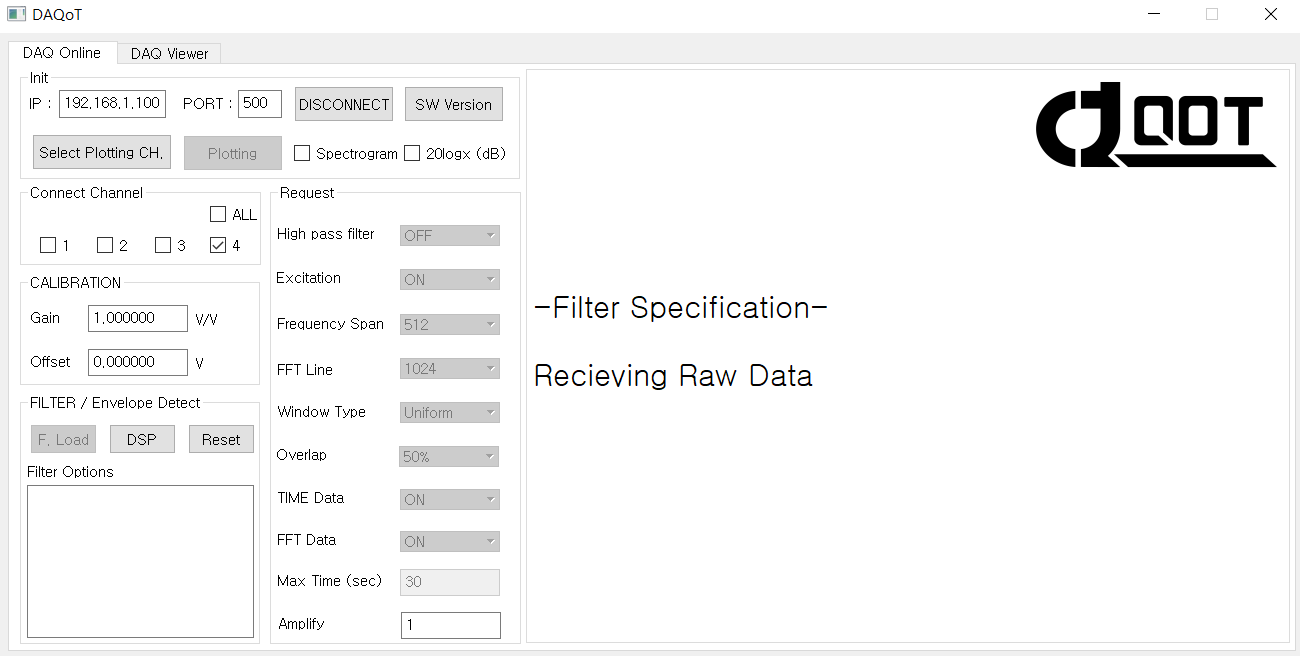

DSP 버튼을 클릭하여 필터를 설정할 수 있습니다. 이 때 필터를 사용하지 않고 필터외의 Envelope Detect 기능 또는 y축 조정 등의 기능을 사용하거 아무것도 옵션으로 선택하지 않았을 때 해당 화면으로 전환됩니다.
DSP 버튼을 클릭하면 새창이 팝업됩니다. 이 새로 팝업된 창에서 필터를 설정할 수 있고, 해당 창에서 SET 버튼을 클릭하여 필터 세팅이 완료되면 자신이 직접 설계한 필터의 성능을 확인할 수 있습니다.
※ 해당 기능은 DSP 버튼을 클릭하여 팝업되는 Filter Options & Envelope Detect창의 Frequency Response 버튼 클릭시 팝업되는 결과물과 동일합니다.

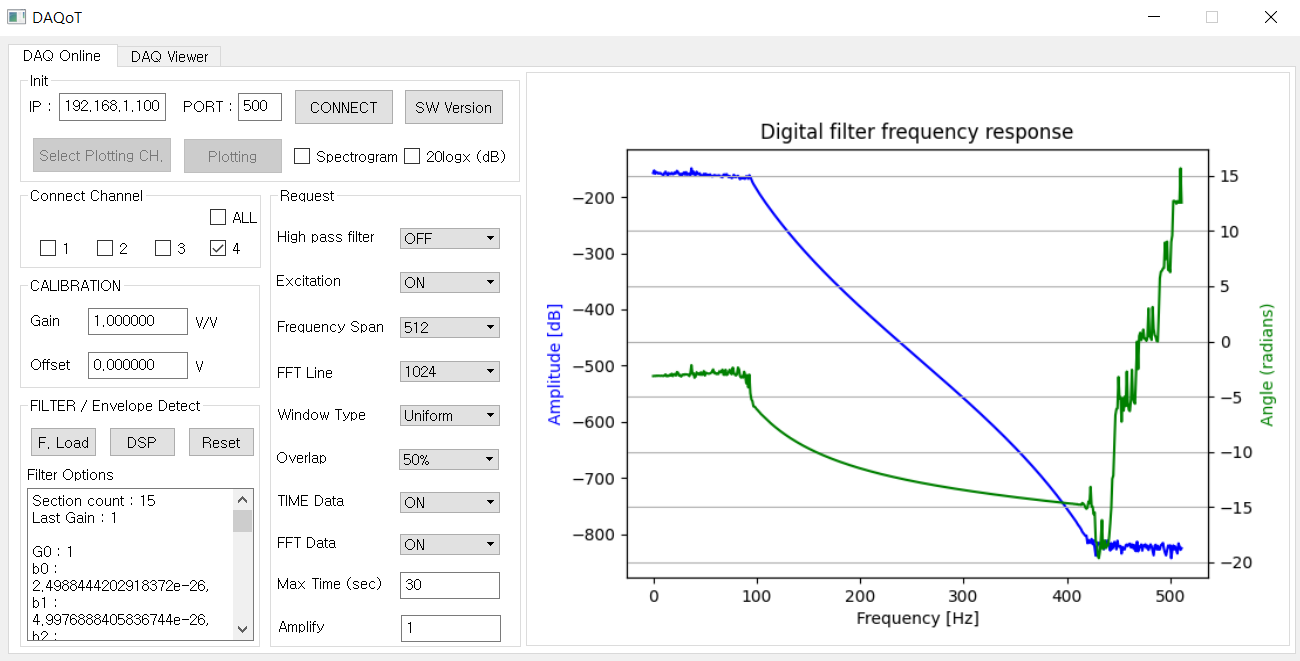

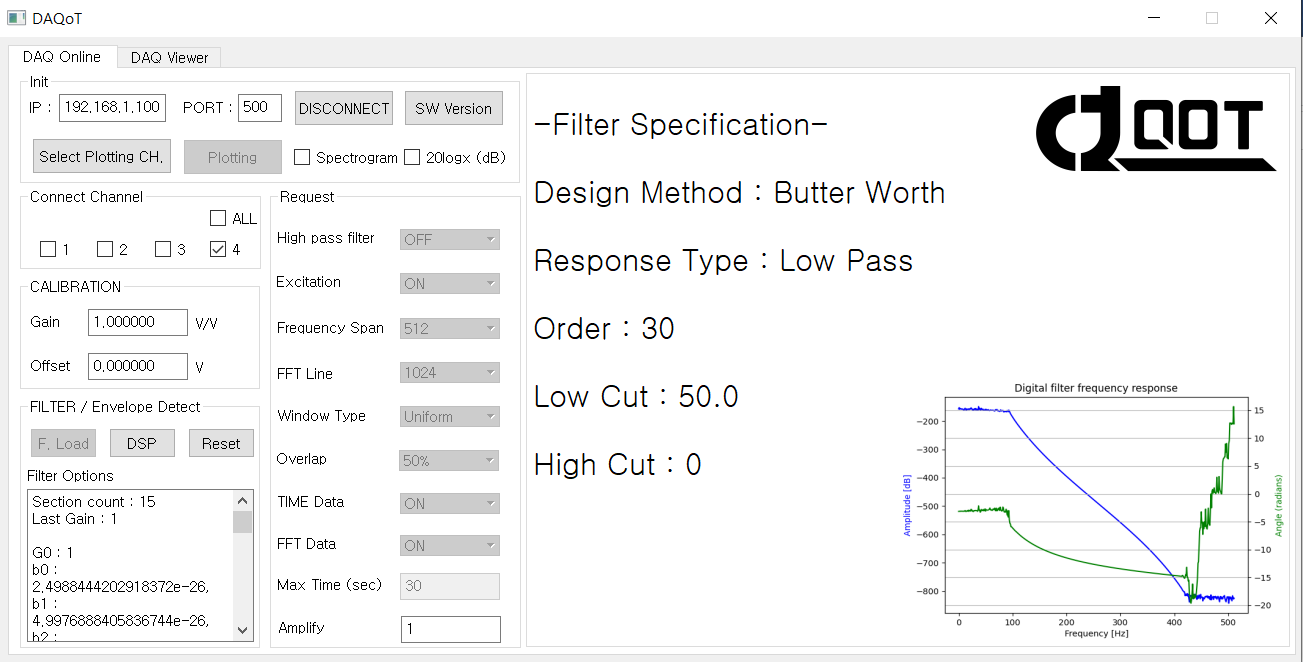

DSP 버튼을 클릭하여 팝업되는 Filter Options & Envelope Detect창의 Frequency Response 창에서 자신이 직접 필터를 설계하였다면 이에대한 정보가 우측에 표시되고 우측 하단에 필터의 성능 그래프가 표기됩니다. 또한 좌측 하단의 Filter Options에선 Gain, b, a값이 각 섹션별로 산출되어 표기됩니다. 이 모든 정보는 FFTdata 파일의 SPEC.txt 파일에 모두 저장됩니다.
※ IIR필터는 HW필터를 사용하지만 FIR 필터 사용시 SW를 사용하므로 좌측 하단 Gain, b, a값이 따로 산출되지 않고 내부적으로 값이 처리됩니다.
