DAQoT

-Request 옵션-
High pass filter :  IEPE/ICP 타입의 진동센서(가속도/속도)와 같은 특정 센서를 이용할 때 입력단의 커패시터와 연결된 AC/DC 커플링을 on /off 상태로 만들 수 있습니다.
Excitation : IEPE/ICP 타입의 진동센서(가속도/속도)와 같은 특정 센서를 이용할 때 AC 커플링된 모드에서 IEPE 구동 전류를 on / off 상태로 만들 수 있습니다.
 IEPE/ICP Reference
Frequency Span : Sampling Frequency의 절반 값을 표현하며 해당 값 만큼의 주파수가 표현됩니다.
FFT Line : Frequency Span의 Resolution을 설정합니다.
Window Type : 요청하는 데이터에 윈도우 타입을 설정합니다.
Overlap : 요청하는 데이터에 오버랩을 설정합니다.
TIME Data : Time Data의 수신 여부를 결정합니다. (※ Time Data를 수신하지 않으면 FFT 또한 수신할 수 없음)
FFT Data : FFT Data의 수신 여부를 결정합니다.
Max Time (sec) : Plotting 할 때 x축의 최대 길이를 설정합니다.
Amplify : DAQ로부터 받은 Time Data를 증폭시킵니다. (FFT 그래프와는 무관 => FFT는 10logx 체크박스를 이용)
(※ 데이터 무결성을 위해 FFT Line의 값을 Frequency Span의 최대 2배 까지 설정하는 것을 권장하며, 32768 이상의 Frequency Span은 단일 채널 데이터 수집에 적합.
 ※ 해당 툴의 최적 성능을 위해 Frequency Span을 16384 이상으로 설정하면 Select Plotting CH. 버튼이 비활성화 되어 Plotting 기능을 제한.
 ※ 수신된 모든 데이터는 csv 파일에 저장되어 추후 Viewer에서 확인할 수 있음.)

-CONNECT 버튼-
Request 옵션 선택과 필터 설정이 끝났다면 CONNECT 버튼을 클릭해 DAQ 장비와 연결 시킵니다.

수신하고자 하는 데이터를 DAQ에 요청하고 DAQ 장비로부터 실시간 데이터를 수신합니다.  DAQ 장비는 Time Data와 이를 FFT 시킨  FFT Data를 동시에 전송할 수
있으며 Plotting 버튼을 클릭하여 이 데이터들을 실시간 그래프로 표현할 수 있습니다.

수신한 모든 데이터는 csv 파일로 저장되며 Time Data는 TIMEdata폴더, FFT Data는 FFTdata 폴더 안에 저장됩니다. 또한 데이터를 요청한 시점의 Request 정보,
필터계수 및 필터 타입 등의 setting들은 FFTdata 폴더 속 'SPEC' 텍스트파일에서 확인할 수 있습니다.

-Spectrogram & 10logx (dB) 체크박스-
Spectrogram 옵션을 이용하여 해당 Time Data를 스펙트로그램으로 표현할 수 있고 이 때 로그 스케일(10log)로 변환이 가능합니다. 또한 Amplify를 이용해 Time Data를 증폭시켜 확인하는 것이 가능합니다.
(※ 로그스케일(10logx) 체크박스 또는 Amplify를 조정하더라도 csv 파일에는 raw data에 값을 변환시키지 않고 그대로 저장)

-DSP 버튼-
DSP 버튼 클릭 시 Filter를 직접 설계할 수 있으며 이때 설계된 필터 계수와 Section Number 및 Gain 값은 Filter Options에 텍스트로 표기됩니다. 이후 이는
'SPEC' 텍스트 파일에 저장됩니다. 또한 Envelope Detect 기능에 대한 세부 설정이 가능합니다. 또한 Plotting 할 그래프의 y축의 범위를 직접 설정할 수 있습니다.
(※ 필요에 따라 F. Load버튼을 클릭하여 양식에 맞게 자신만의 필터 계수를 설정한 파일을 불러와 적용시킬 수 있음. Section Number, b, a값 및 Gain은 FIG. 그림 참조)

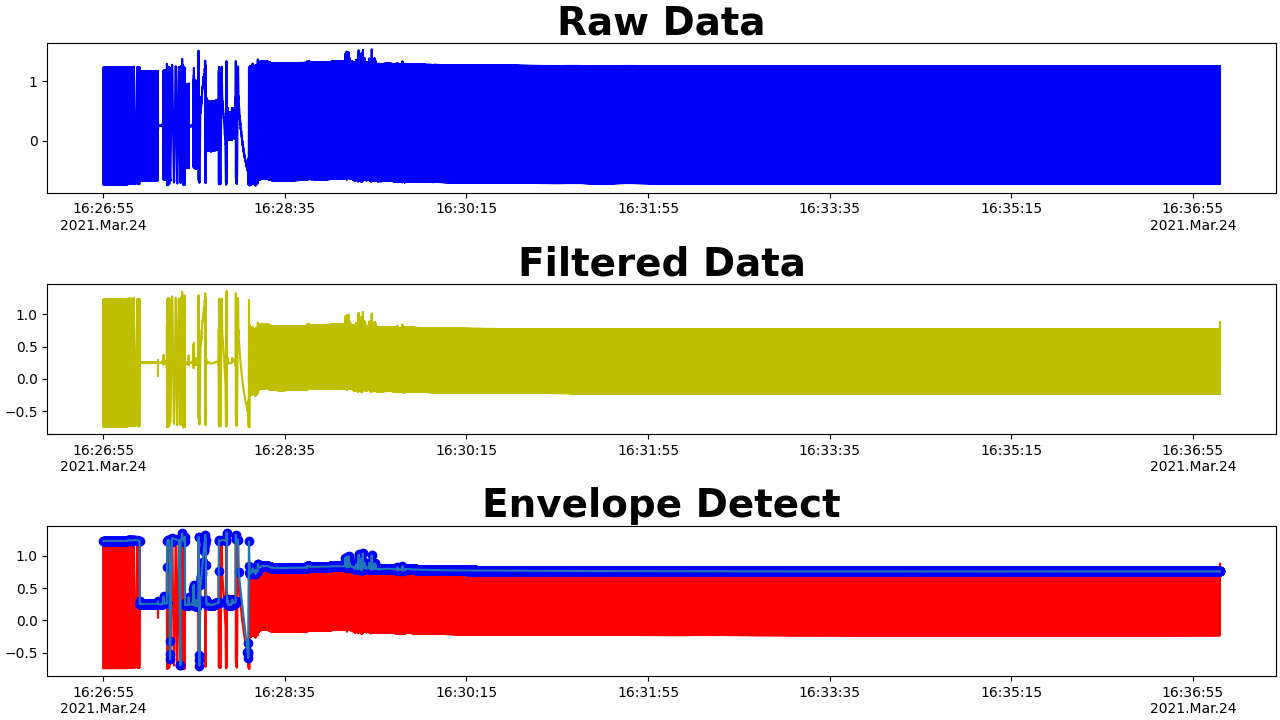

Envelope Detect의 Type 및 Value의 의미는 아래와 같습니다.
distance : 각 x의 갯수를 기준으로 peak를 검출합니다. Default=20
prominence : 각 peak 중요도에 따라 Envelope을 검출합니다. Default=1
width : 각 x축 넓이를 기준으로 peak를 검출합니다. Default=10

-Reset 버튼-
Reset 버튼 클릭 시 모든 추가 옵션 및 필터 계수들이 초기화 됩니다.

-Select Plotting CH. 버튼-
Select Plotting CH. 버튼 버튼 클릭 시 현재 데이터를 요청하고 있는 채널의 목록이 나오며 Plotting 할 채널을 선택합니다. 이후 Plotting 버튼을 클릭하면 그래프가
출력됩니다.
(※ 스펙트로그램과 Raw Data를 동시에 보고 싶을 때 저장된 csv 파일을 이용해 Viewer에서 보는 것을 권장)
