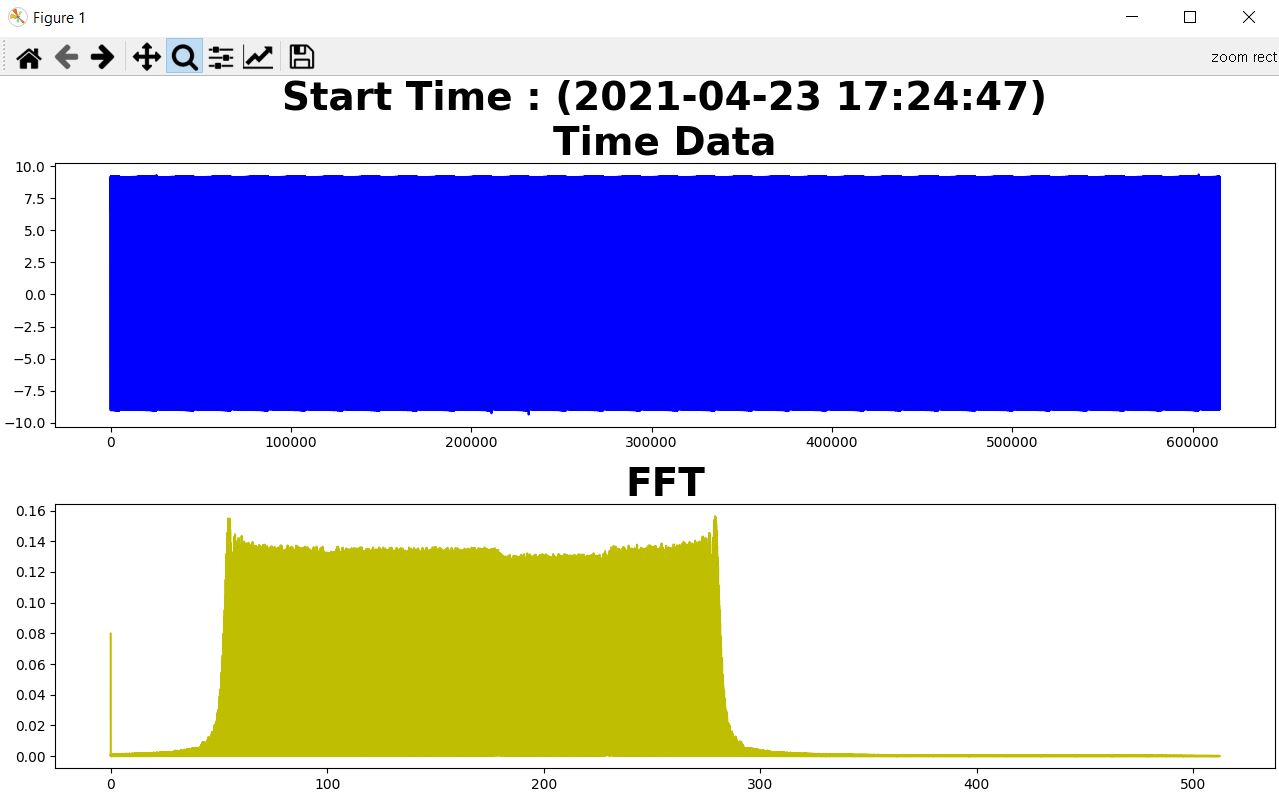

해당 화면에서 돋보기 아이콘(줌)을 클릭한 후 원하는범위를 확대시키면 해당 범위만 FFT된 결과를 표현해줍니다. 확대한 상태로 돋보기 아이콘의 좌측에
위치한 십자모양 아이콘을 이용해 화면을 이동시킬 수 있고 이 때 이동한 위치에서 표현되는 Time Data의 FFT 결과를 아래 FFT 그래프 창에 갱신해줍니다.
뒤로 가기 또는 앞으로 가기 버튼을 클릭하여 이전 상태로 되돌리거나 원형으로 되돌릴 수 있습니다. 또한 네비게이션바의 가장 우측에 위치한 저장버튼을 이용해 저장할 수 있습니다.
※ 상기 줌 및 화면 이동 기능은 Time Data가 표시된 그래프에서 사용할 때에만 동작합니다.
※ FFT 그래프는 Filter 기능들을 사용하면 Filter된 데이터가 그래프에 표현됩니다.

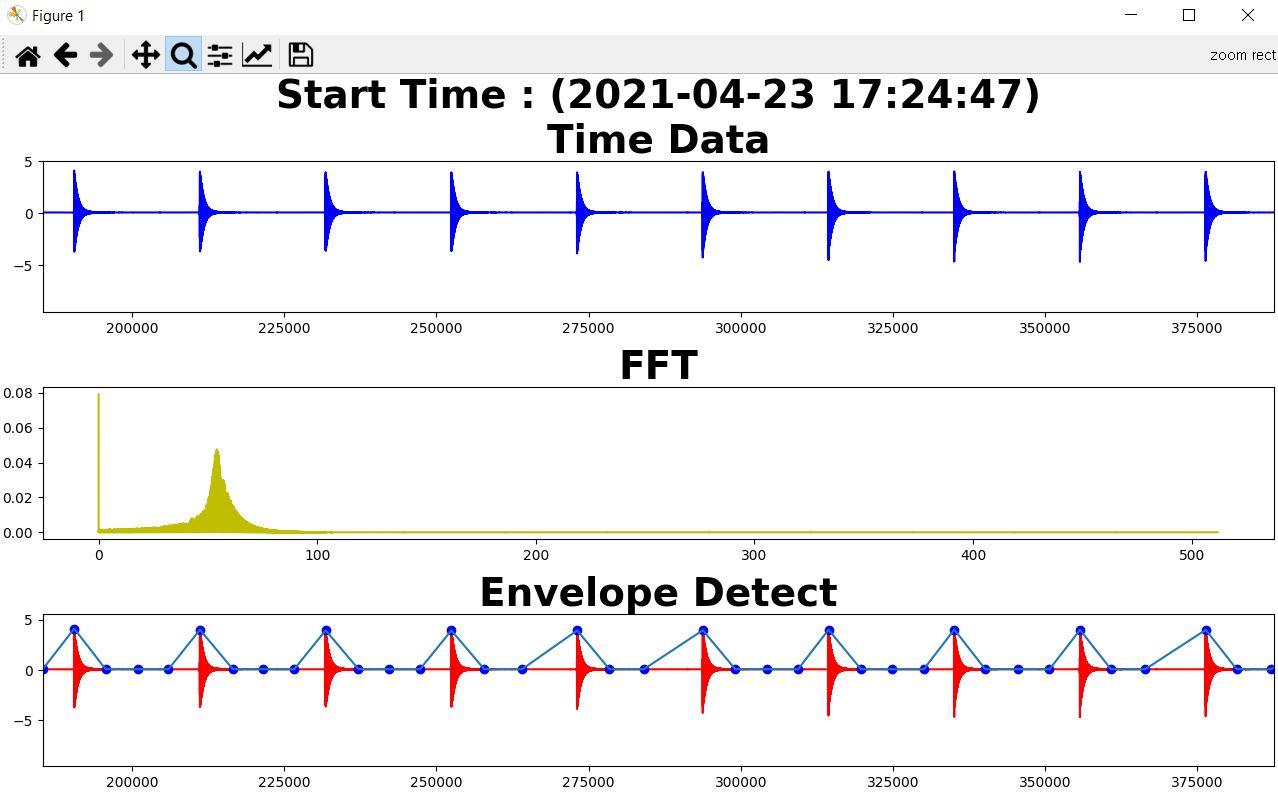

Envelope Detect 기능은 스펙트로그램 이외의 모든 그래프에서 사용가능합니다. 단, FFT 그래프에선 Filter된 데이터가 표시됩니다. 위 그림은 돋보기 기능(줌기능)을 사용하여 원하는 시점만 확대하여 특정 지점의 FFT 및 Envelope Detect 동작을 수행한 결과입니다.

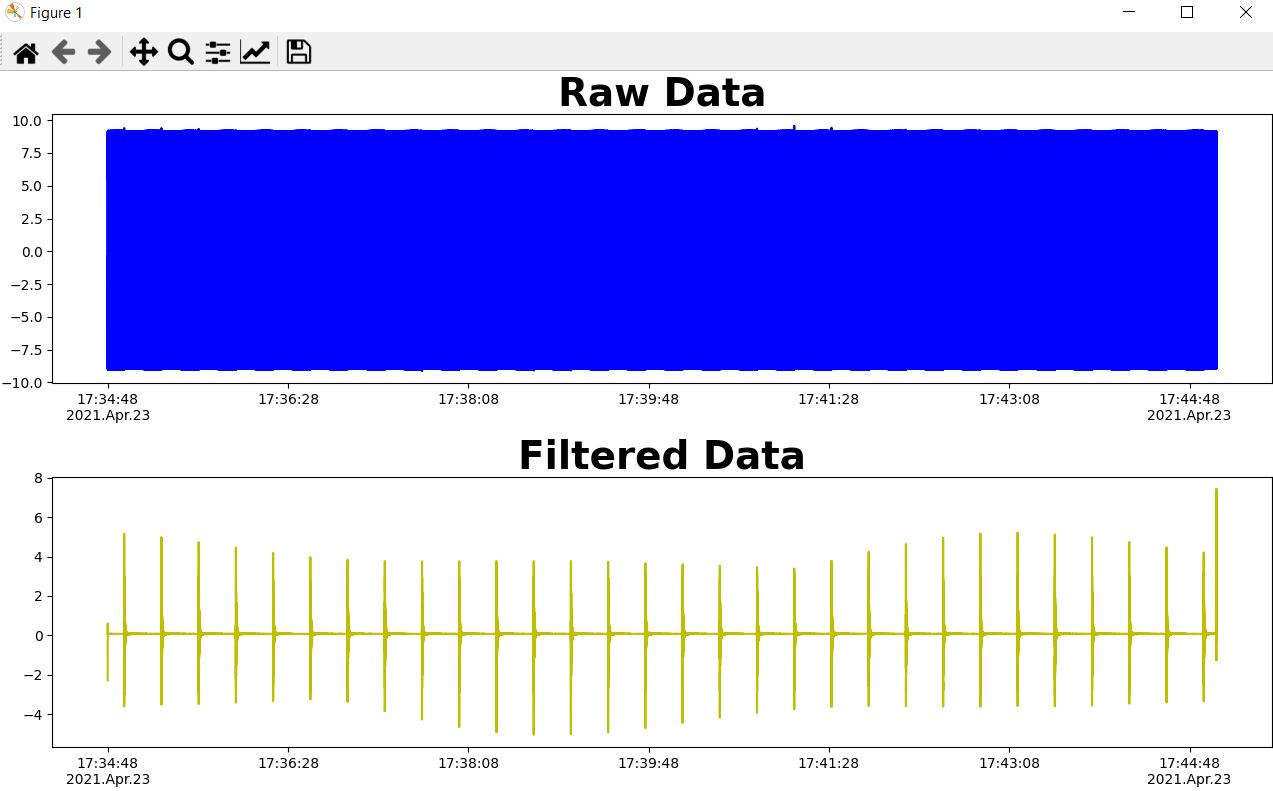

FFT, Spectrogram 등 어떠한 체크박스도 선택하지 않고 필터만 세팅하여 그래프를 표현하게 되면 해당 화면이 나타납니다. 이 상태에서도 역시 Envelope Detect 기능을 사용할 수 있습니다.
스펙트로그램과 관련한 자료는 에서 확인할 수 있습니다.
